FloTHERM熱仿真軟件作為一款專門針對電子器件/設備熱設計而開發的仿真軟件,F(xiàn)loTHERM可以實現從元器件級、PCB板和模塊級、系統整機級到環境級的熱分析。FloTHERM軟件自1989年推出以來就一直居于市場地位(市場占有率高達70%)該行業的技術發展。其研發人員是很早開始研究CFD理論的科研人員,也是一批將傳統的CFD仿真技術工程化的技術先驅。
一、FloTHERM熱仿真軟件包含的主要模塊
? FloTHERM—核心的熱分析模塊:利用它可以完成從模型建立、網格生成、求解計算等基本功能;
? Command Center—優化設計模塊:進行目標驅動的自動優化設計,可以進行溫度場、流場、重量及結構尺寸等方面的自動優化設計;包含DOE(實驗設計法),SO(自動循序優化),RSO(響應面法優化)等先進優化方法;
? Visual Editor—先進的仿真結果動態可視化后處理模塊:用于仿真結果的可視化輸出,可以觀察FloTHERM軟件的模型、尺寸和參數以及各種分析結果(包括溫度場、流場、壓力場的截面云圖、等溫/等壓面、動態氣體/液體粒子流等),對比各種設計方案結果、自動生成分析報告;
? FloEDA—電子電路設計軟件(EDA)接口:不但支持以IDF格式導入EDA軟件PCB板模型,還有直接接口讀入Allegro(Candence)、Boardstation和Expedition(Mentor)及CR5000(Zuken)等EDA軟件PCB模型的布線、器件尺寸和位置、過孔等詳細信息,并可過濾選擇各種器件的導入;
FloTHERM Parallel Solver Upgrade:支持多CPU或多核CPU的FloTHERM軟件求解器升級,在多CPU或多核CPU的電腦上可以顯著提高FloTHERM軟件計算速度,減少計算時間,提高熱分析效率;
? FloMCADBridge —機械設計CAD(MCAD)軟件接口模塊:用于機械CAD軟件的模型導入和導出,不但支持PRO/ENGINEER,SOLIDWORKS,CATIA等機械CAD軟件幾何模型的直接調用并自動簡化,還可以通過IGES、SAT、STEP、STL格式讀入如Siemens-NX、I-DEAS和Inventor等MCAD軟件建立的三維幾何實體模型,大大減少對復雜幾何模型的建模時間;
? FloTHERMPACK(原FLOPACK)—基于互聯網的標準IC封裝熱分析模型庫:符合JEDEC標準的基于互聯網實時更新下載的IC封裝熱分析模型庫,用于芯片熱封裝模型的建立。
? FloVIZ—獨立的仿真結果動態后處理軟件:免費提供,可以自由安裝(無需licence),可以實現Visual Editor的所有功能。

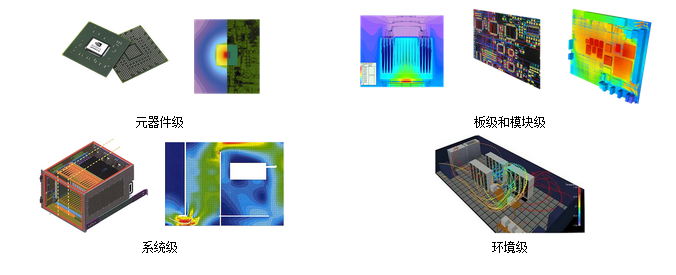

二、FloTHERM熱仿真軟件應用范圍
? 元器件級:芯片封裝的散熱分析;
? 板級和模塊級:PCB板的熱設計和散熱模塊的設計優化;
? 系統級:機箱、機柜等系統級散熱方案的選擇及優化、散熱器件的選型;
? 環境級:機房、外太空等大環境的熱分析;
