Chroma新產品62000P系列可程控直流電流供應器，提供許多獨特功能供ATE整合與測試使用。這些功能包括定功率操作范圍、精準的輸出電流和電壓量測、輸出觸發信號，以及可仿真復雜的DC瞬時波形以便測試設備的瞬斷、壓升與其他電壓間偏差的能力。62000P是高準確度可程控直流電源供應器的新標準，專門設計予自動化測試于D2D轉換器和其他類似產品使用。
62000P系列包含12個不同的機型，從600W到5000W以及 120A到600V。由于單一儀器可提供的定功率操作范圍包含高電壓/低電流和低電壓/高電流，因此可減低一般ATE應用所須的直流電源供應器數量。62000P系列同時具備16 bit高分辨率的準確電壓和電流讀值回讀功能，這表示系統不再須要復雜額外的分流器/電壓表，才能量測準確的待測物輸入?yún)?shù)讀值。62000P電源供應器亦具有I/O埠可提供8 bitTTLs、DC-ON、保護輸出信號、遠程抑制功能以及系統時序量測的輸出觸發信號。
62000P系列電源供應器另一個獨特的功能為可建立復雜的DC瞬時波形。此功能可對設備進行輸入電壓漏失瞬斷和其他電壓變化等測試，是用于飛機設備測試、反用換流器測試和其他會產生電壓中斷之設備測試的理想選擇。其應用的范圍包括DC/DC 轉換器和反用換流器、壓降測試、引擎啟動仿真、電池自動充電、電子產品生命周期測試等等。
定功率范圍下提供寬廣操作
|
|

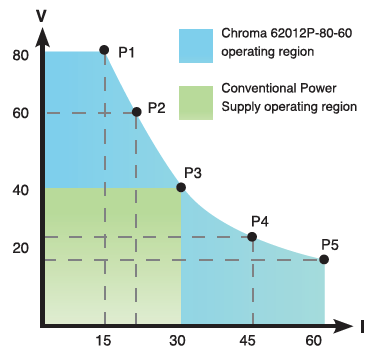

62000P系列直流電源供應器提供寬廣的操作范圍。例如，62012P-80-60的輸出規格為1200W/80V/60A可于不同的組合中靈活操作如圖右側所示。如普通的直流電源電源供應器顯示提供所有的輸出電壓相同的額定電流，而62000P于低輸出電壓時提供較大的電流。這表示低電壓/高電流及高電壓/低電流兩者的待測物可使用單臺直流電源供應器測試輸入穩定度，于一般的ATE系統內部避免多臺直流電源供應器以節省成本與空間。 |
編程序列功能及應用
62000P系列直流電源供應器提供100個步階，具有時間設定值的使用者可程控序列，范圍為5ms~15000s，電壓及電流斜率控制與自動化測試應用的8 bit TTL訊號輸出。其應用的范圍包括 DC/DC 轉換器和逆變器的壓降測試、引擎啟動仿真、電池自動充電、產品壽命周期測試及飛機航空測試等等。
車用法規
車用法規ISO 16750-2、VW 80000及GS 95024-2-1電力負載試驗應用

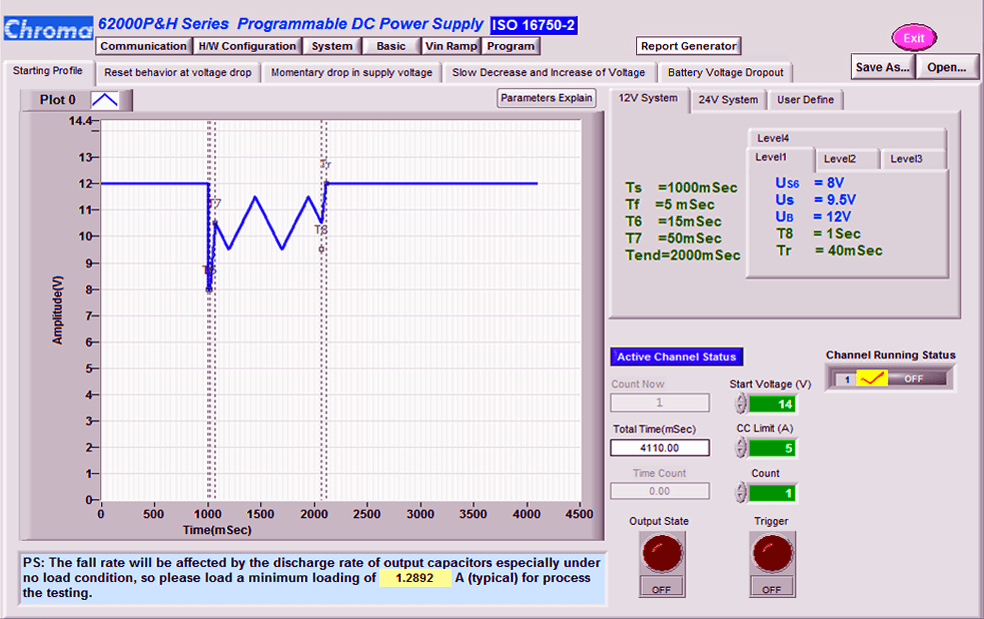

整合國際ISO 16750-2及車廠GS 95024-2-1及VW 80000標準于汽車環境電力負載試驗軟件，此圖形化人機接口軟件可簡易聯機控制直流電源供應器提供圖形化測試曲線進行測試，此非常適合研發及品保單位對 LED頭燈、ECU、雨刷馬達、電動車窗、車用音響、GPS、充電器...等車用電子產品做長時間性能及穩定性驗證。
