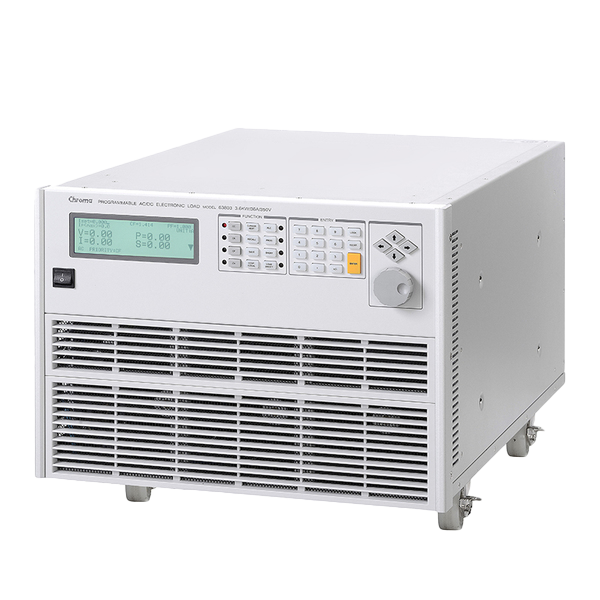

致茂新的63800系列交/直流電子負載，主要是給不斷電系統(UPS)、離線型變流器(Off-Grid Inverters)、車用型變流器、交流電源以及其他的電力元件如開關、斷路器、保險絲和連接器等產品測試使用。
63800系列可模擬于高峰值因素下的負載情況，甚至當電壓波形失真時，能即時補償功率因素。此特性使得模擬負載的能力更加真實，亦能防止電壓過應力發生，因此可獲得更可靠及更公正的測試結果。
63800系列運用DSP的技術開發了RLC操作模式，用來模擬非線性整流負載。另外還可藉由偵測待測物的阻抗來提升穩定度，并能動態調整頻寬，以確保系統穩定度。
63800系列具有獨特的時間量測功能，讓使用者可量測一些關鍵性的時間參數，如電池放電時間、保險絲熔斷時間、斷路器跳脫時間以及 UPS轉換時間等測試。
在量測方面，63800系列可提供使用者廣泛的監控待測物的輸出效能。此外，電壓、電流可透過內建的類比輸出信號，經BNC纜線傳送至示波器進行監測。而GPIB與RS232介面更提供系統整合所需的遠端控制及監控功能。
63800系列具有風扇速度控制的功能，隨拉載功率來調整風速，讓使用時能盡量保持低噪音。另外還具有自我診斷功能，確保例行的開機時維持正常的狀態。保護告警功能則包含過功率、過電流、過電壓及過溫度等保護。
完整的交流及直流負載模擬

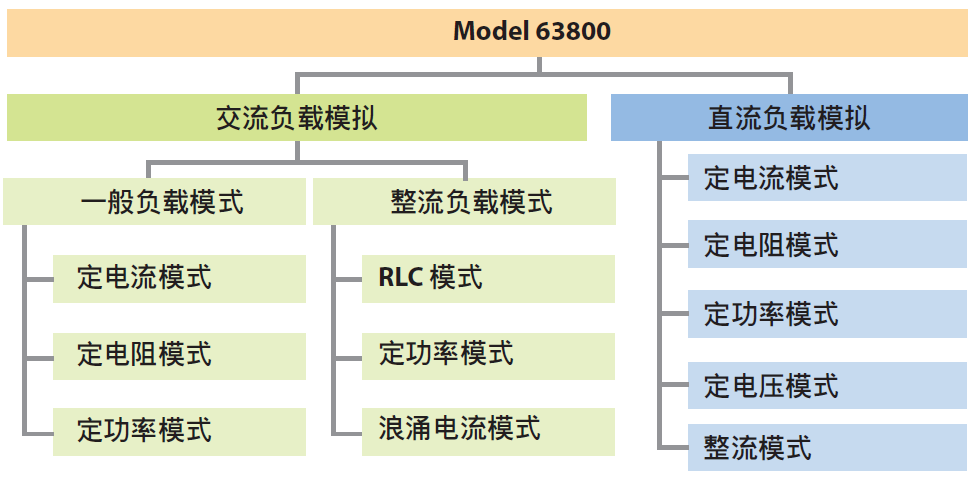

63800系列交/直流電子負載，主要是提供交流及直流負載模擬使用。下列樹狀圖為可提供的各種負載模式。
交流負載模擬
63800系列交/直流電子負載提供兩種獨特的操作模式給交流負載模擬測試使用：一般負載模式及整流負載模式。分述如下：
一般負載模式
一般負載模式的操作模式有定電流、定電阻及定功率模式。在定電流及定功率操作模式中，用戶可編程功率因素(PF)或峰值因素(CF)或兩者。在定電阻操作模式下，PF值則恒為1。PF值的范圍會因設定的CF值而有所限制(如圖1所示)。此外，在63800系列的定義里，若設定的PF為正時，則表示電流超前電壓 ; 反之，當PF設定為負時，則表示電流落后電壓。(見下圖)
|
|

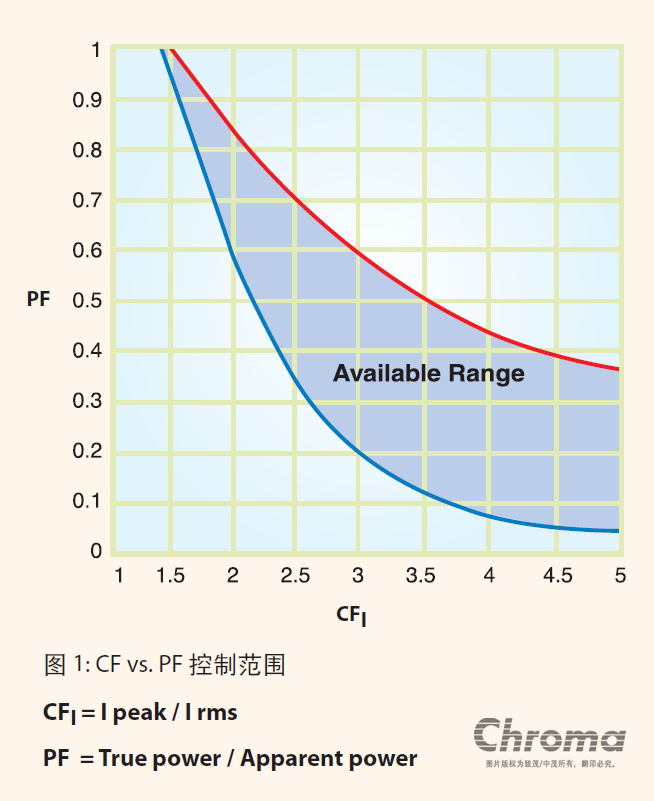

如圖1所示，當輸入電壓為正弦波且CF=1.414時，則PF僅能等于1。然而當CF=2時，則PF可接受的范圍為0.608~0.85 ; CF=3時，PF可設定的范圍為0.211~0.6。因此，較高的CF會有較大的PF設定范圍。
整流負載模式
63800系列交/直流電子負載的拉載能力，可廣泛的應用于仿真非線性的整流性負載測試。有三種模式可供整流性負載仿真 - RLC、定功率(CP)及浪涌電流(Inrush Current)模式。

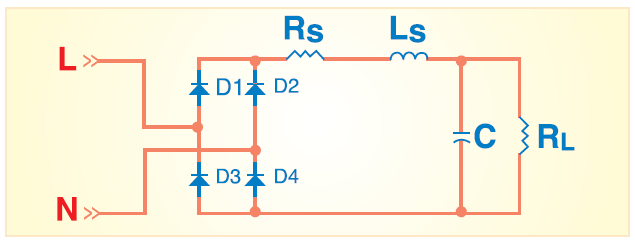

 ▲ 圖2：典型橋式整流線路 |
圖2為橋式整流的典型線路。在RLC模式下，用戶可透過設定RLC值，100%模擬實際待測物的行為。圖3&4分別是透過實際被動負載(電阻、電感、電容)與使用RLC負載模式量測。圖5則為定電流模式下所得到的波形。

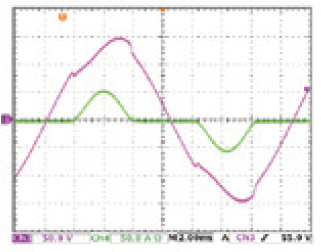

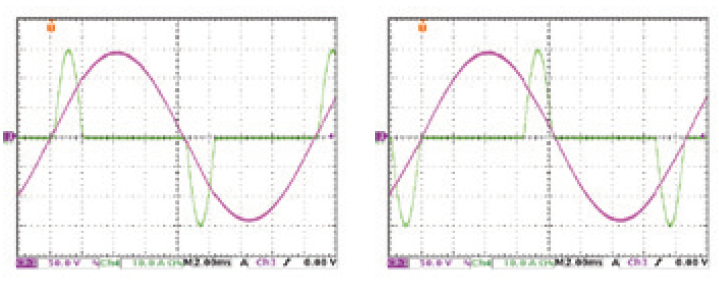

 ▲ 圖3：實際RLC線路 |

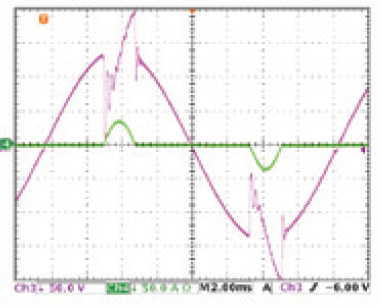

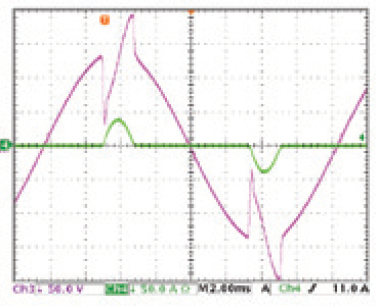

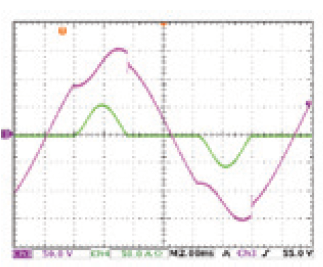

 ▲ 圖4：仿真RLC模式 |

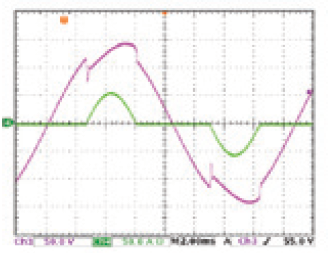

 ▲ 圖5：定電流模式 |

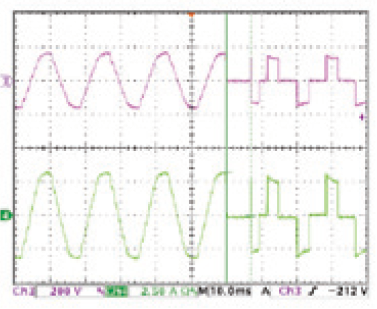

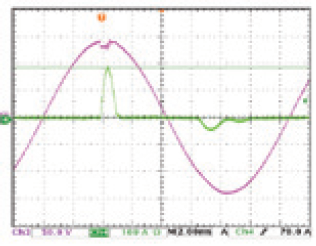

 ▲ 圖6：浪涌電流模式 |
為了模擬浪涌電流(如圖6所示)，63800系列擁有浪涌電流模式，讓用戶可設定不同的浪涌電流的起始角度，如此使用者可節省下許多在量測浪涌電流時所需花費的時間。
直流負載模擬
63800 直流負載仿真包括四種負載模式 : 定電流、定電阻、定電壓及定功率模式，如下所述。
多樣的量測功能
63800系列交/直流電子負載具內建16位精準量測電路以量測穩態及瞬時響應，量測項目共有：電壓均方根值(Vrms)、電流均方根值(Arms)、實功率(P)、視在功率(S)、虛功率(Q)、峰值因素(CF)、功率因素(PF)、電壓總諧波失真率(THDv) 及正負峰值電流(±Ipeak)。除這些量測值外，還有兩個模擬輸出，電壓及電流，方便用戶透過示波器提供監控電壓及電流波形。
時間量測
時間量測對許多產品來說是相當重要的，產品如UPS、斷路器及保險絲等。63800系列交/直流負載也提供了獨特的時間量測功能以測量保險絲及斷路器的跳脫時間或Off-line UPS的轉換時間(Transfer time)。
▲ 圖7：Off-Line UPS轉換時間
自動帶寬調整(ABA)
當待測物有較大的輸出阻抗時，如發電機，若無自動帶寬調整功能時，電流波形會較不穩定，如圖8所示。大部分的情況下，負載電流會產生震蕩并影響測試結果的準確性。
 ▲ 圖8：固定帶寬 |
 ▲ 圖9：自動帶寬調整 |
|
注1：在實際拉載前，會先拉一測試電流偵測待測物的阻抗大小。
|
|
并聯/三相控制
63800系列提供多臺并聯、三相與并聯三相的功能，讓用戶能夠進行更大功率或三相交流電源的測試應用。其中，63800系列的各個不同型號的負載也可互相做并聯或三相的搭配，這樣可以更靈活、更彈性的使用63800系列交流電子負載，以節省成本。

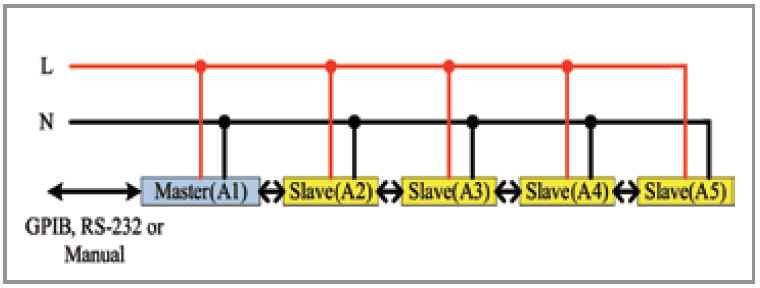

 ▲ 圖10：并聯接法 |

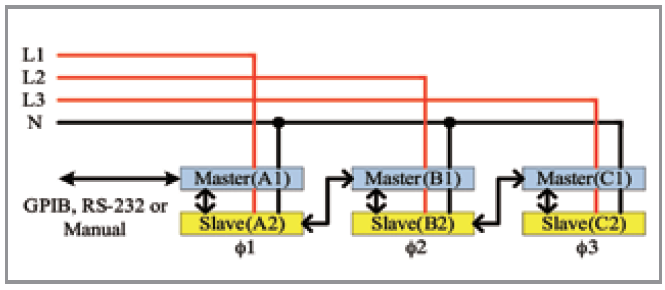

 ▲ 圖11：并聯三相Y接法 |

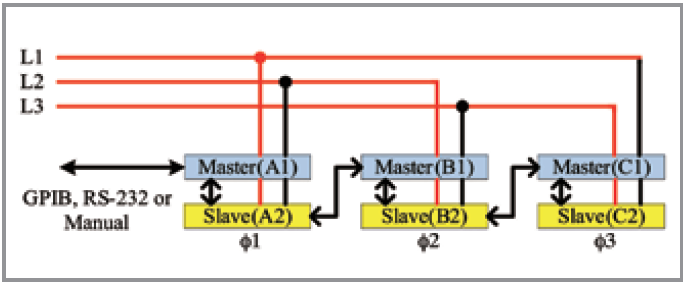

 ▲ 圖12：并聯三相△接法 |
